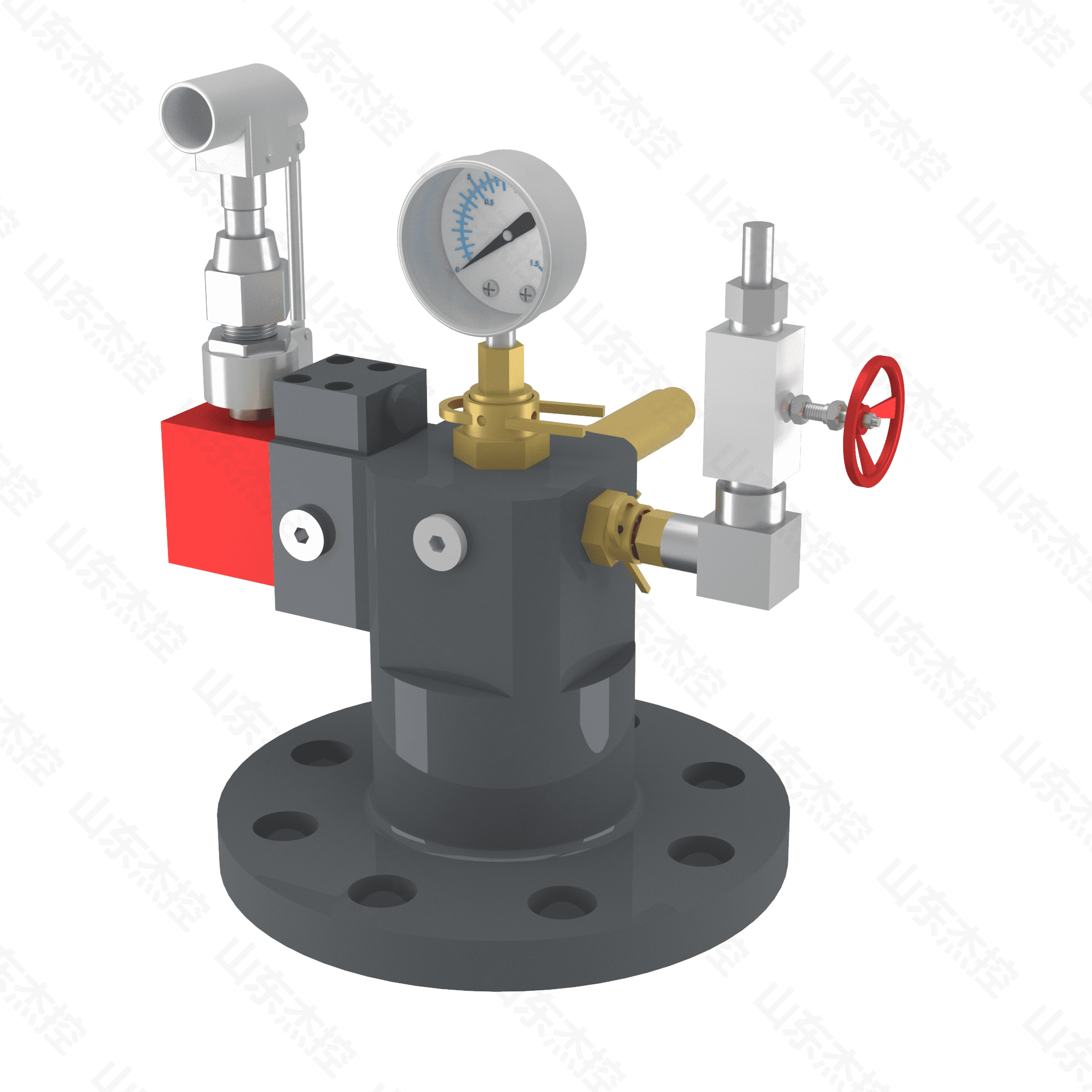

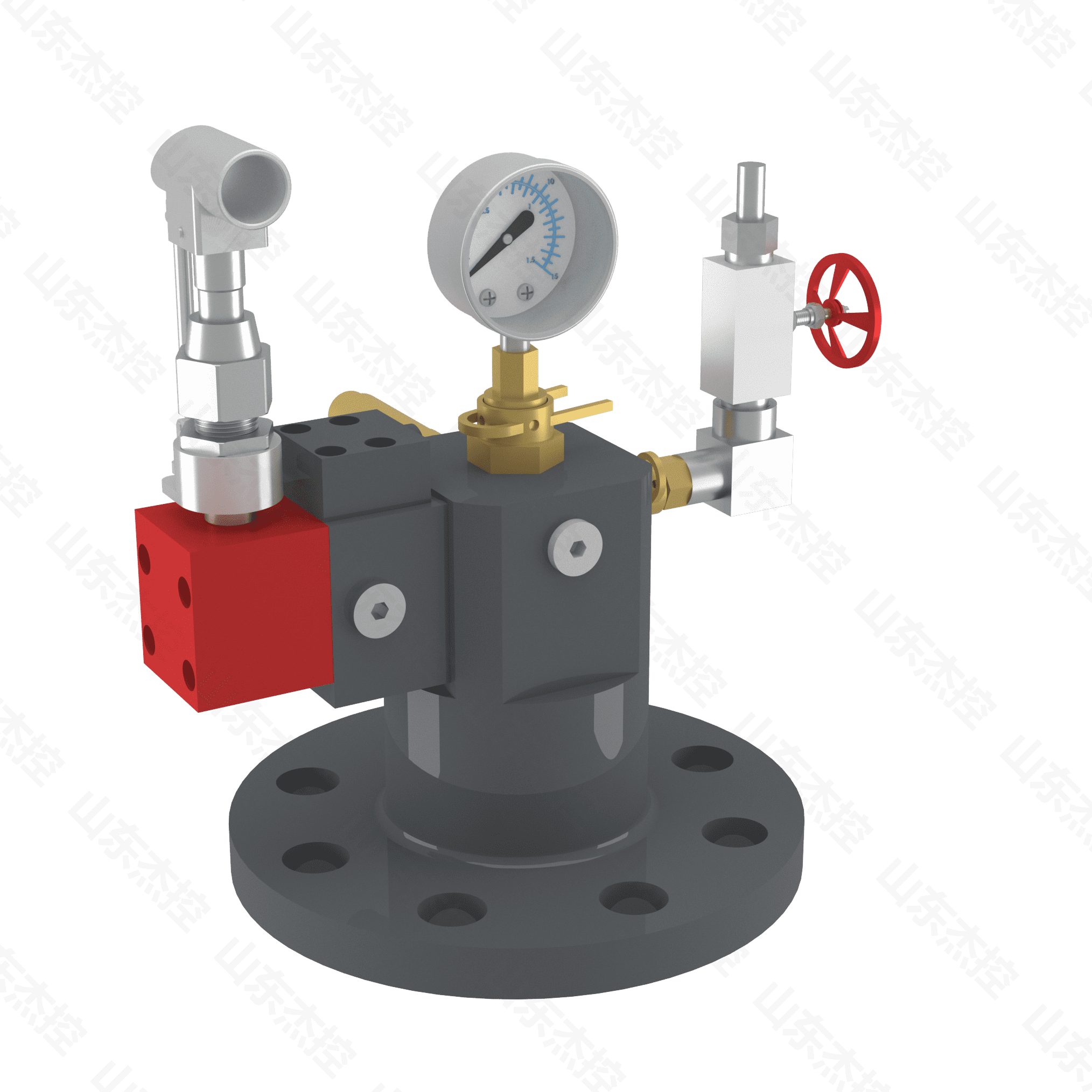

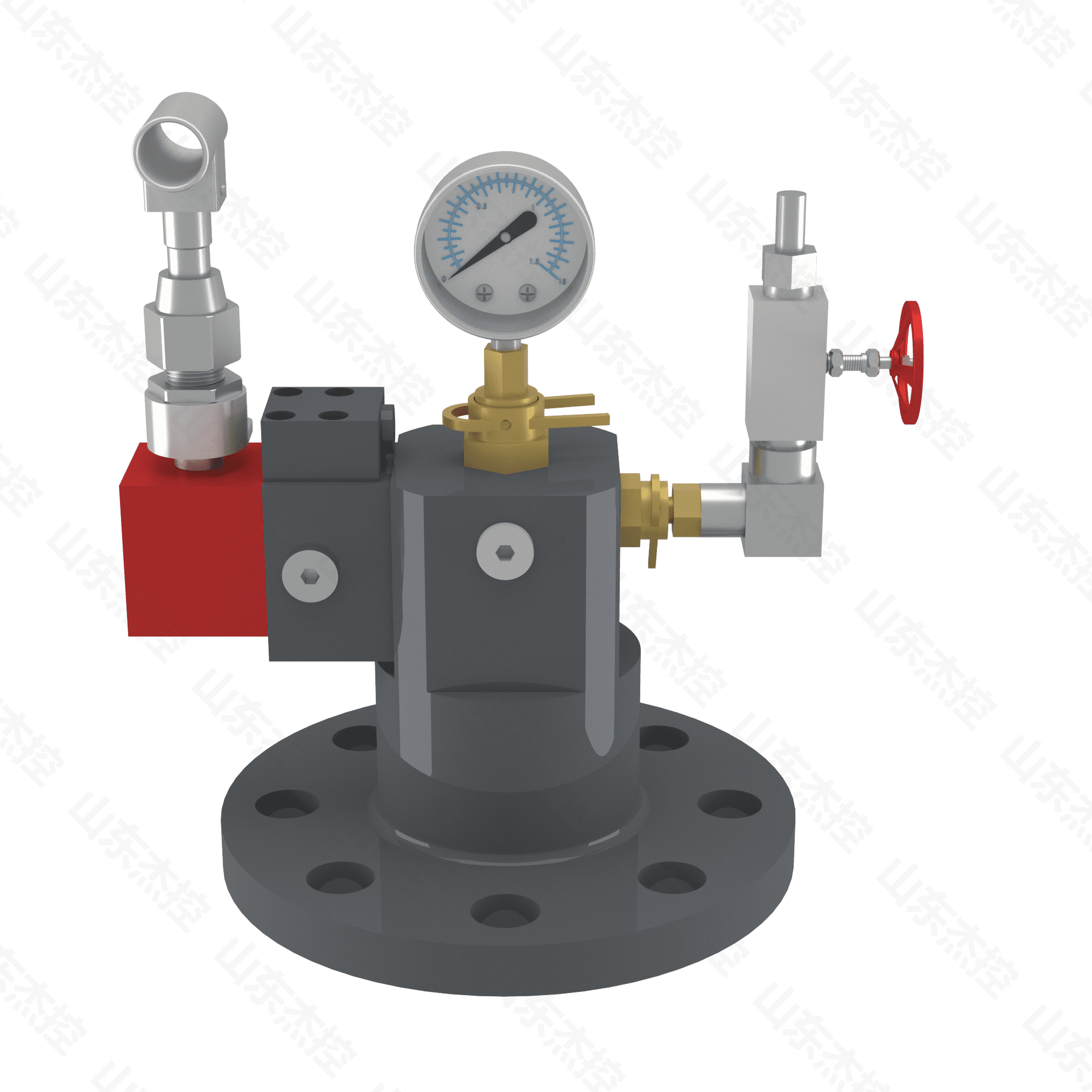

压力监测阀缸体采用奥氏体不锈钢一体成型，在缸体上可选配传统压力表、泄压阀、安全阀、单向阀、补压泵及压力变送器等相关模块单元。缸体内填充惰性液压传导油，并配合缸体底部的高弹胶片，通过管道内流体对高弹胶片的压力冲击，高弹胶片挤压缸体内液压油传导压力。

安装前通过补压泵及单向阀向缸体内注入惰性液压油，排气针阀可排空内部空气，防止空气与液压油的压缩比不同而带来的测量误差。使用时充填管路内的流体流经该压力监测组件时，流体冲击高弹胶片，胶片发生弹性形变反向拱起，挤压内部液压油传导压力。安全阀能够保证缸体的初始压力，同时防止出现管道过压造成的缸体及传感器出现压力过载损坏的情况，起到保护的作用。

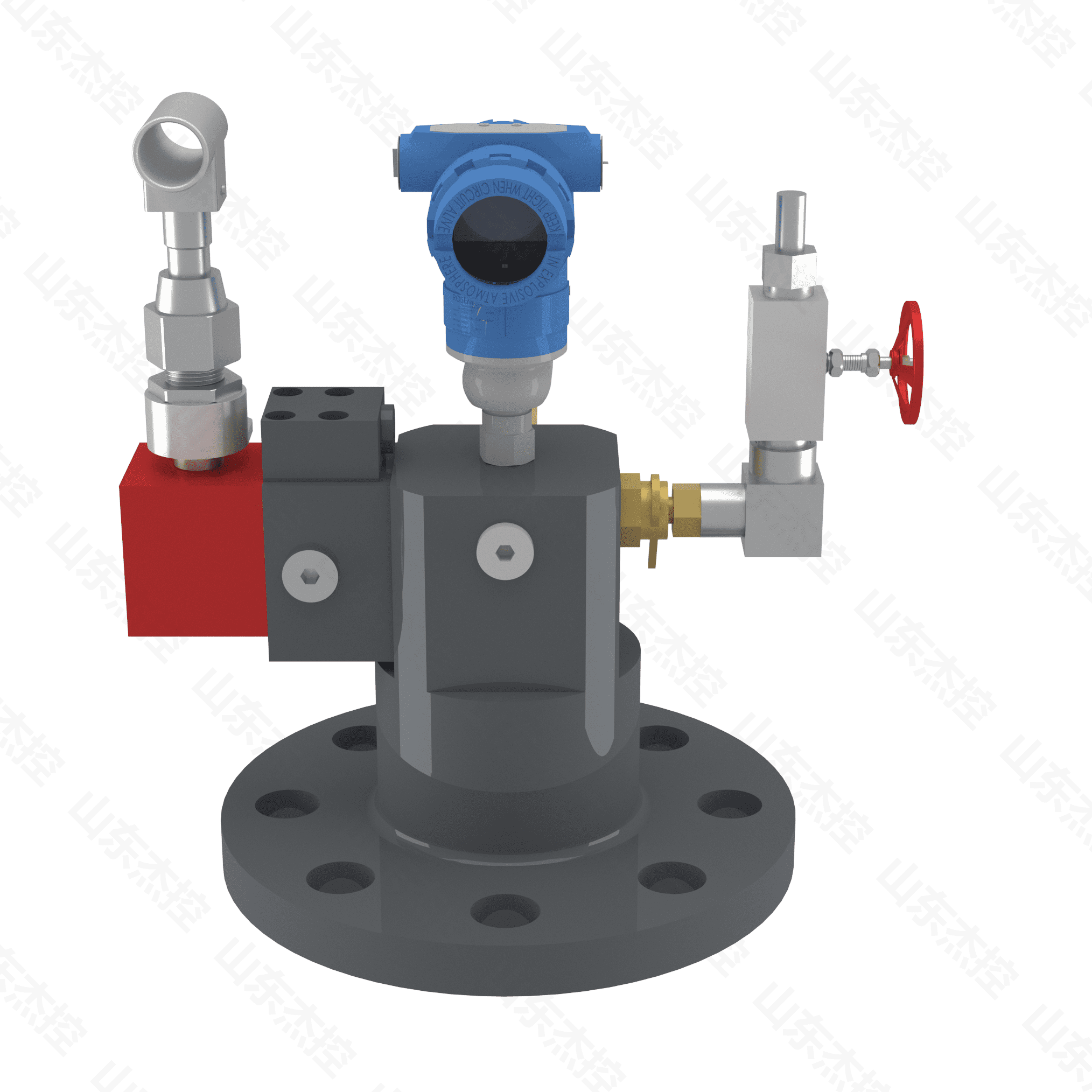

在缸体一侧的压力传感器预留接口可连接电子压力变送器，能远程监测压力数据，实现对管道压力数据的数字化传输，便于便于自动化集成控制，保证管道充填安全。

功能特点：

1. 压力监测：压力监测阀能够实时监测矿浆管路中的压力，并将压力信息传递给控制系统。

2. 安全保护：通过感应压力和人工的参与，防止管路中的压力过高，从而避免了管路破裂、泄漏等安全问题。

3. 高可靠性：压力监测阀通常采用高质量的材料和制造工艺，具有良好的耐用性和可靠性，能够在恶劣的环境下长期稳定工作。

4. 易于维护：压力监测阀的设计考虑到日常维护和保养的方便性，可以通过简单的操作和维护，保证其正常工作和延长使用寿命。

5. 可定制：根据不同的应用需求，压力监测阀可以进行定制设计，以满足特定的工况和参数要求。

总之，压力监测阀是矿浆管路中重要的安全监测设备，能够有效地监测矿浆的压力变化，保护管路和设备的安全，提高生产效率和稳定性。

功能：远程和就地监测管路压力；

驱动形式：液压驱动；

耐压：管道压力25 MPa。
